产品简介：

SZL系列水冷拱、膜式水冷壁组装锅炉是我集团公司独家开发并融合散装锅炉炉拱优点的一种新型水管组装锅炉，它将大型链条炉排锅炉燃烧系统水冷拱技术及膜式水冷壁技术巧妙应用到组装锅炉上，属国内首创，技术指标处于国内领先水平。

该锅炉效率高、超负荷能力强、煤种适应性广，被誉为当代国内同类产品最佳设计方案，具有世界先进水平。

产品用途：

广泛适用于学校、纺织厂、服装厂、印染厂、餐厅、食品厂、饮料厂、豆制品厂、肉制品厂、罐头厂、酒厂、制药厂、包装厂、建材厂、涂料厂、游泳馆等企事业单位场所。

性能优势

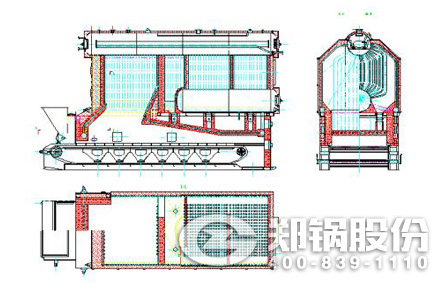

1、炉膛及燃烬室两侧采用膜式水冷壁结构。组装炉采用膜式水冷壁结构是我公司独立设计独创设计，将用于电站锅炉的膜式水冷壁结构应用于组装锅炉，其优点在于传热面积大、传导效果好、热损失低、气密性好、炉墙不变形、不漏灰。

2、炉膛前、后水冷壁管向下延伸至炉排上部形成前、后拱。该结构是在原成熟散装锅炉基础上增加的，在其他受热面积不变的基础上又增加了炉膛辐射受热面，超负荷能力更强；前后拱以水冷壁管为骨架并用高铝水泥浇注而成，从而避免了原锅炉三折线拱砖长期高温烧烤出现断裂、拱塌的弊病，从而延长了拱的使用寿命。

3、该炉拱设计采用“西安交通大学国家科技进步二等奖”的倒“α”火焰炉拱技术，前拱高而短，后拱低而长，增加了烟气在炉膛内的燃烬时间，提高燃烧效率；流线型后拱可将炉排中后部吹起的未燃尽碳粒抛向前部，使煤更易引燃，着火线整齐；煤种适用性广。

4、炉排前后轴长度比国内同型号产品加长，延长了燃料在炉膛中燃烧时间，使煤的燃烧充分，降低了炉渣含碳量；增大了炉排有效面积，锅炉超负荷能力明显增强。

5、采用双侧进风，沿炉排纵向分设六个独立风室，各风室间均有独立的调风装置可分别调节各风室的风量大小，以达到最佳调节燃烧效果。

技术参数

• 双锅筒纵置式链条炉排蒸汽锅炉
• 双锅筒纵置式链条炉排热水锅炉

型号规格	额定蒸发量(t/h)	额定蒸汽压力(MPa)	额定蒸汽温度(℃)	给水温度(℃)	设计燃料	在线订购	出厂方式
SZL4-2.5-AⅡ	4	2.5	226	20	Ⅱ类烟煤		快装
SZL6-1.25-WⅢ	6	1.25	194	20	Ⅲ类无烟煤		组装
SZL8-1.25-AⅡ	8	1.25	194	20	Ⅱ类烟煤		组装
SZL10-1.25-AⅡ	10	1.25	194	20	Ⅱ类烟煤		组装
SZL12-1.25-AⅡ	12	1.25	194	60	Ⅱ类烟煤		组装
SZL15-1.25-AⅡ	15	1.25	194	105	Ⅱ类烟煤		组装
SZL20-1.25-AⅡ	20	1.25	194	105	Ⅱ类烟煤		组装
SZL25-1.25-AⅡ	25	1.25	194	105	Ⅱ类烟煤		组装
SZL30-1.25-WⅢ	30	1.25	194	105	Ⅲ类无烟煤		组装
SZL30-2.5-AⅡ	30	2.5	226	105	Ⅱ类烟煤		组装

型号规格	额定热功率(MW)	额定出水压力(MPa)	出水温度(℃)	回水温度(℃)	设计燃料	在线订购	出厂方式
SZL7-1.0/95/70-AⅡ	7	1.0	95	70	Ⅱ类烟煤		组装
SZL7-1.0/115/70-AⅡ	7	1.0	115	70	Ⅱ类烟煤		组装
SZL14-1.0/95/70-AⅡ	14	1.0	95	70	Ⅱ类烟煤		组装
SZL14-1.25/115/70-AⅡ	14	1.25	115	70	Ⅱ类烟煤		组装
SZL14-1.25/115/70-AⅢ	14	1.25	115	70	Ⅱ类烟煤		组装
SZL17.5-1.25/115/70-AⅡ	17.5	1.25	115	70	Ⅱ类烟煤		组装
