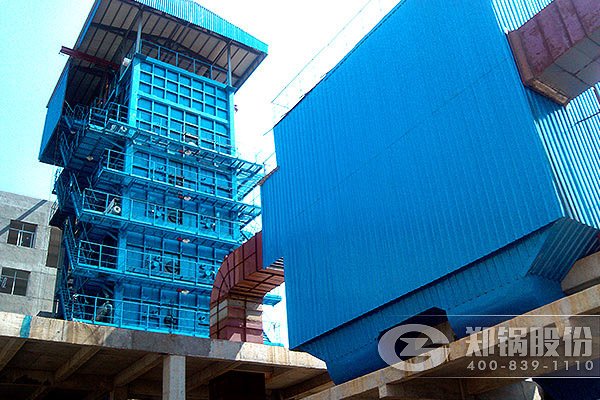

75吨循环流化床锅炉结构简单、紧凑，意大利贵宾会集团设计、制造的75吨循环流化床低床压运行，炉内背压减小，二次风区域物料浓度降低，二次风穿透扰动效果增强，燃烧效率高。

75吨循环流化床锅炉结构图具体如下：

1.燃烧装置

流化床布风板采用水冷布风板结构，风帽间风板上填保温混凝土和耐火混火混凝土。空气分为一次风及二次风，一次风从炉膛水冷风室二侧进入，经布风板风帽小孔进入燃烧室。二次风在布风板上高度方向分二层送入。

2.给煤装置

本锅炉炉前布置给煤管，煤通过给煤管送入燃烧室。给煤管上布置有送煤风和播煤风，以防给煤堵塞。送煤风接一次冷风，播煤风接一次热风，二股风合计约为总风量的4%，每只送风管、播煤风管应布置一只风门，以调节送煤风量。

3.分料及返料装置

该锅炉采用高温旋风分离器装置，分离装置布置在炉膛出口。在分离器下部布置了返料装置。分离下来的飞灰经返料装置送回炉膛继续燃烧。返料风应接风门及流量计用来调节风量。经过分离器分离的烟气从分离器出口筒，流经水平烟道进入尾部烟道加热尾部受热面。

4.锅筒及内部装置

锅筒内部装置由旋风分离装置、顶部百叶窗、加药管、排污管、再循环管、紧急放水管等组成。锅筒上还设置有高、低读水位表、压力表、安全阀、放气阀、自用蒸汽阀等附件。

除了上述结构外，75循环流化床锅炉结构还包括水冷系统、过热器系统、省煤器系统、空气预热器等，意大利贵宾会集团设计、制造的75吨循环流化床锅炉低床压运行，炉内背压减小，二次风区域物料浓度降低，二次风穿透扰动效果增强，燃烧效率高。
